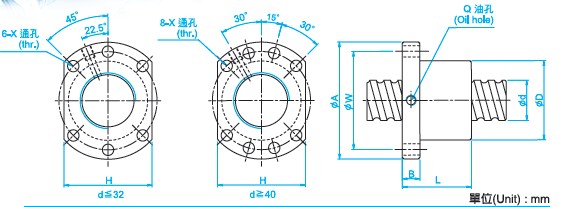

SFU10020滾珠絲桿參數
型號:SFU10020
絲桿外徑:100
導程:20
珠徑:9.525
螺母外徑:150
法蘭直徑:202
法蘭的厚度:30
螺母的長度:180
法蘭的寬度:155
珠圈數:1×4
動額定負荷:14303
靜額定負荷:60698
剛性:162。
SFU10020滾珠絲杠安裝注意事項
應確實找正滾珠絲杠副軸心線與導軌/螺母座/軸承座之間的平行和同心關系，否則有可能造成絲杠副永久變形而損壞，并且系統噪聲超出預期。嚴格保證滾珠絲桿螺母座孔與絲杠兩端的軸承座孔(及可能的電機座孔)同心，嚴格保證螺母座孔端面/軸承接觸端面/可能的電機連接端面與其孔中心垂直。
切實理解并核實軸承內外圈的壓緊關系以及軸承內外圈的壓緊力，避免過度壓緊造成軸承卸荷或軸承實際未壓緊從而產生非預期的系統間隙。絲桿電機到絲杠的傳動鏈應采取適當?shù)拈g隙消除措施，否則會造成非預期的系統間隙和噪聲。軸承座和滾珠螺母應盡可能地靠近以避免安裝過程給滾珠絲杠副施加不良負荷。
如無確實必要，禁止將滾珠螺母任何一個端面旋出全螺紋部分，更嚴格禁止將螺母端面旋出后再強行旋回去。如發生任何滾珠螺母端面旋出全螺紋部分的事件，請及時聯系制造廠。嚴禁對滾珠絲杠副施以敲擊，撞擊或其它不良外力。 滾珠螺母不能在滾珠絲杠自鎖，應采取一定的措施防止安裝過程中滾珠螺母因自重從絲杠上脫落。
瀏覽SFU10020滾珠絲桿的用戶還會？
SFU8020滾珠絲杠、SFU6310滾珠絲桿等。
SFU8020滾珠絲杠參數
型號:SFU8020
絲桿外徑:80
導程:20
珠徑:9.525
螺母外徑:125
法蘭直徑:165
法蘭的厚度:25
螺母的長度:154
法蘭的寬度:130
珠圈數:1×4
動額定負荷:12911
靜額定負荷:47747
剛性:138.
?滾珠絲杠副的傳動效率
滾珠絲杠副的傳動效率用η (%) 表示，可分為正效率和反效率，如下圖所示。其中，正效率是指滾珠絲杠副的旋轉運動轉變成螺母的直線運動；反效率是指滾珠絲杠副的直線運動轉變成螺母的旋轉運動。為材料間的滾動或滑動摩擦系數。一般可取= 0.005。
SFU8020安裝注意事項
? 應確實找正滾珠絲杠副軸心線與導軌/螺母座/軸承座之間的平行和同心關系，否則有可能造成絲杠副永久變形而損壞，并且系統噪聲超出預期。嚴格保證螺母座孔與絲杠兩端的軸承座孔(及可能的電機座孔)同心，嚴格保證螺母座孔端面/軸承接觸端面/可能的電機連接端面與其孔中心垂直。切實理解并核實軸承內外圈的壓緊關系以及軸承內外圈的壓緊力，避免過度壓緊造成軸承卸荷或軸承實際未壓緊從而產生非預期的系統間隙。
瀏覽SFU8020滾珠絲杠的用戶還會？
SFU8010滾珠絲杠、SFU6320滾珠絲杠等。
SFU8010滾珠絲杠參數
型號:SFU8010
絲桿外徑:80
導程:10
珠徑:6.35
螺母外徑:105
法蘭直徑:145
法蘭的厚度:20
螺母的長度:98
法蘭的寬度:110
珠圈數:1×4
動額定負荷:7346
靜額定負荷:31953
剛性:109。
?滾珠絲杠副型號說明
? 精密磨制滾珠絲杠副可按客戶的要求定制，一般是軸頭尺寸, 精度等級，絲杠長度由客戶確定，螺母尺寸按樣本選用。樣本規定的滾珠絲杠的螺母尺寸已綜合考慮了材質強度與剛度，安裝尺寸的通用性，加工工藝性，國際/國家/行業標準等諸多因素，如無特別必要，建議直接選用樣本給出的螺母尺寸. 一定要變更螺母尺寸時，請?zhí)崆皡f(xié)商.
??? 滾珠絲杠副的型號只能描述其螺母形式，公稱直徑，導程，旋向，滾珠圈數，精度等級，螺紋部分長度，絲杠總長度等關鍵要素，并不能用來指導生產，因此，客戶定制滾珠絲杠時要求提供圖樣或樣品，亦或客戶委托廠方設計圖樣，雙方確認后投產。
軋制滾珠絲杠副生產過程：
審圖→根據需要截取軋制絲杠→校直→端部退火→滾道拋光→加工軸端尺寸→裝配→檢驗→防銹包裝→檢驗→入庫發運。一般而言，一條軋制滾珠絲杠副的工藝周期約為1-3 天。
瀏覽SFU8010滾珠絲桿的用戶還會？
SFU6320滾珠絲杠、SFU3208滾珠絲杠等。
SFU6320滾珠絲桿參數
型號:SFU6320
絲桿外徑:63
導程:20
珠徑:9.525
螺母外徑:95
法蘭直徑:135
法蘭的厚度:20
螺母的長度:149
法蘭的寬度:100
珠圈數:1×4
動額定負荷:11444
靜額定負荷:36653
剛性:112。
滾珠絲杠副的支撐方式有4 種情況：
1） 固定—自由
2） 支承—游動
3） 固定—游動
4） 固定—固定
安裝方式對滾珠絲杠副的承載能力，剛性，最高轉速，使用壽命有至關重要的影響. 在條件允許的情況下，設計時應盡量避免一端自由的方式。
熱變形對滾珠絲杠副系統定位精度的影響
如果滾珠絲杠副在運行中產生溫度上升，則絲杠軸會因為熱膨脹而伸長，從而造成定位誤差.下式為絲杠軸的伸縮量計算：
?L = ?*?T*Lu
?L：絲杠軸因溫升?T 引起的軸向伸縮量，mm
?： 熱膨脹系數，12*10-6/℃
?T：絲杠軸的溫升，℃
Lu： 螺紋的有效長度，mm
例：1 米長的絲杠，溫升1℃則絲杠軸伸長12μm, 因此，定位精度要求嚴格時，必須要采取溫升對策。
滾珠絲杠運行姿勢對滾珠絲杠副系統定位精度的影響
滾珠絲杠副本身的導程精度是指滾珠絲杠軸中心線上的定位精度. 由于定位點到滾珠絲杠中心有一定的距離H, 當因為導軌本身或?qū)к壈惭b不平行而引起螺母中心線相對于絲杠軸中心線偏離一個角度時，則會引起定位誤差A. A = H*sin。
瀏覽SFU6320滾珠絲桿的用戶還會？
SFU6310滾珠絲杠、SFU3210滾珠絲杠等。
SFU6310滾珠絲杠參數
型號:SFU6310
絲桿外徑:63
導程:10
珠徑:6.35
螺母外徑:90
法蘭直徑:125
法蘭的厚度:18
螺母的長度:98
法蘭的寬度:95
珠圈數:1×4
動額定負荷:6719
靜額定負荷:25358
剛性:99。
SFU6310滾珠絲桿選用步驟
1.定位精度與導程精度
2.馬達最高轉速、平均轉速
3.絲桿導程、最大行程、絲桿牙長
4.絲桿外徑、螺帽型式、螺帽總長
5.環境溫度、預壓力、預拉力
訂購滾珠絲桿螺帽規格
A.前端連結聯軸器外徑依據前端軸承鎖固螺帽遞減，如鎖固螺帽選用M15 Pich1.0 mm A=15-1=14
A最大值 可以 = ?14㎜ 若考慮絲桿B部車牙會在A部產生細牙紋則再遞1mm, 使A = 13 ㎜或12mm.
B.連結聯軸器長度 依據選用聯軸器設計一般設計長度大於外徑A×1.5即可。
C.鎖固螺牙 依據如圖示前端安裝軸承部位尺寸E 設計， C = E – 0.1，如E=15鎖固螺牙設計 ?14.9P1.0㎜。
D.依據選用鎖固螺帽的寬度再加2 mm，如選用些旦墜這個鎖固螺帽寬8 ㎜則D = 8 + 2 = 10 ㎜。
E.軸承安裝部位，外徑大，J載據選用絲桿遞減，重點考量支撐軸承有足夠的肩部承靠高度。
F.絲桿支撐軸承寬減2mm+鎖固螺牙寬D，如果有加裝問格環則須加上問格環的寬度。
G.滾珠絲桿止動面，用於鎖緊鎖固螺帽時絲桿止動施力。依據選用InJ口板手尺寸設訓一?也可以在滾珠絲桿尾端軸向巾′0加內六角孔或外六角，除了可以做滾珠絲桿止動還可以在裝機時驪動測試用。
H.滾珠絲桿總長。
I.滾珠絲桿有牙長度。
J.滾珠絲桿外徑。
K.尾端軸承寬度。
L.尾端軸承寬度+止動環溝寬度。
M.止動環溝底外徑。
瀏覽SFU6310滾珠絲桿的用戶還會？
SFU5020滾珠絲杠、SFU4005滾珠絲杠等。
SFU5020滾珠絲桿參數
型號:SFU5020
絲桿外徑:50
導程:20
珠徑:7.144
螺母外徑:75
法蘭直徑:110
法蘭的厚度:16
螺母的長度:138
法蘭的寬度:85
珠圈數:1×4
動額定負荷:7142
靜額定負荷:22588
剛性:94。
SFU5020滾珠絲杠發生問題的原因與預防方法
1.偏心
?如果螺帽座與軸承座不同心時產生徑向負荷，兩者偏心量太大時會造成絲桿彎曲，甚至偏心的情況，不足以造成明顯的絲桿彎曲時，異常磨耗仍持續不斷發生，并使絲桿精度迅速降低:而絲桿設定的頂壓力越高偏心精度的要求越高。
2.馬達與滾珠絲桿結合不當
(1)聯軸器結合不牢固或是本身剛性不佳，會使絲桿與馬達問產生轉動差。
(2)若不適合以齒輪馴動或是馴動結構不是剛體，可用時規皮帶來馴動以防止產生滑動。
(3)鍵的鬆動，或是鍵、鍵槽、輪穀問的任何不當搭酗，皆會使這些原件問產生問隙。
瀏覽SFU5020滾珠絲杠的用戶還會？
SFU5010滾珠絲杠、SFU4006滾珠絲杠等。
SFU5010滾珠絲杠參數
型號:SFU5010
絲桿外徑:50
導程:10
珠徑:6.35
螺母外徑:75
法蘭直徑:110
法蘭的厚度:16
螺母的長度:93
法蘭的寬度:85
珠圈數:1×4
動額定負荷:6004
靜額定負荷:19614
剛性:85
滾珠絲杠發生問題的原因與預防
1.軸承安裝不當
(1)若軸承安裝於滾珠絲桿而兩者貼合不確實 ,在承受軸向負載的情況下會導致背隙的產生，這種情形可能是由於絲桿 肩部太長或太短所造成。
(2)以兩個鎖定螺帽搭配彈簧墊圈來固定軸承，以防止運轉中霧脫。
2.螺帽座或軸承座組裝不當
(1)由於震動或為加固定銷使得原件髯脫。以實心銷取代彈簧銷達到定位的目的。
(2)因固定螺絲太長或螺帽座螺絲孔太淺使得螺帽固定螺絲無法鎖緊。
(3)山於震動或少彈簧墊圈使得螺帽固定螺絲霧脫。
螺帽與螺帽座結合不當
螺帽安裝時傾斜或偏心會造成異常負載，使馬達運轉時產生電壓不穩.
瀏覽SFU5010滾珠絲桿的用戶還會？
SFU4010滾珠絲杠、SFU4008滾珠絲杠等。
SFU4010滾珠絲杠參數
型號:SFU4010
絲桿外徑:40
導程:10
珠徑:6.35
螺母外徑:63
法蘭直徑:93
法蘭的厚度:14
螺母的長度:93
法蘭的寬度:70
珠圈數:1×4
動額定負荷:5399
靜額定負荷:15500
剛性:73
滾珠絲杠發生問題的原因與預防
1.無預壓或預壓不足
?無預壓的滾珠絲杠垂直放置時，螺帽會因本身的重量而造成轉動而下滑“無預壓的絲杠會有相當?shù)谋诚洞嬖?，因此只能用較小操作阻力的機器，但主要的顧慮是定位精度較不要求。
2.扭轉位移太大
不當?shù)脑O計，細長比太大…等絲杠的細長比越小剛性越高，如果細長比太大絲杠會產生自重下垂。滾珠絲杠只以單側支撐，此種較弱剛性的設計應盡可能避免。
3.軸承選用不當
通常滾珠絲杠必須搭配斜角軸承，尤其是以高壓力角設言＊一的帕承為較佳的選擇不當滾珠軸承受軸向負載時，一般的深溝滾珠軸承會產生一定量的軸向背隙，因此深溝滾珠軸承并不適用於此。
瀏覽SFU4010滾珠絲桿的用戶還會？
SFU4008滾珠絲杠、SFU2510滾珠絲桿等
SFU4008滾珠絲杠參數
型號:SFU4008
絲桿外徑:40
導程:8
珠徑:4.762
螺母外徑:63
法蘭直徑:93
法蘭的厚度:14
螺母的長度:67
法蘭的寬度:70
珠圈數:1×4
動額定負荷:3712
靜額定負荷:11947
剛性:70
影響SFU4008滾珠絲杠溫升的因素
1.預壓力的影響
為避免造成機械傳動系統的任何失步，提高螺帽剛性是很重要的，然而要提高螺帽剛性，必須使螺帽預壓力達到一定水 準。施加預壓力於螺帽會增加螺牙的摩擦扭矩，并使工作時的溫升提高。輕預壓為4%以下的動負荷;中輕預壓為4%~6%; 中預壓為6%~8%;中重預壓為8%，預壓力最重不得超過10%的動負荷，以得到最佳的壽命及較低的溫升效應。
2.預拉的影響
滾珠絲杠溫升時，熱效應會使絲杠伸長，使絲杠的長度遍的不穩定。伸長量可藉由預拉來做補償，過大的頂拉會導致燒壞支撐軸承，若絲杠直徑超過50mm時就不適合做預拉。
3.潤滑的影響
潤滑油的選擇直接影嚮滾珠絲杠的溫升。
瀏覽SFU4008滾珠絲桿的用戶還會？
SFU4006滾珠絲杠、SFU2508滾珠絲杠等。
SFU4006滾珠絲杠參數
型號:SFU4006
絲桿外徑:40
導程:6
珠徑:3.969
螺母外徑:63
法蘭直徑:80
法蘭的厚度:14
螺母的長度:960
法蘭的寬度:70
珠圈數:1×4
動額定負荷:2873
靜額定負荷:9913
剛性:66。
SFU4006滾珠絲杠潤滑
使用滾珠絲杠時，必須要具有足夠的潤滑，如果潤滑不夠會發生與金屬接觸，導致摩擦與摩耗的增加，造成故障或是壽 命縮短等。滾珠絲杠所使用的潤滑劑可分為潤滑油與潤滑膏兩種。一般在保養上，潤滑膏可以隨著回轉速度的增加使動 摩擦力矩直線地增加。補給時要擦掉附著於絲杠軸的舊潤滑膏后再加以補給。
絲桿防塵機構
滾珠絲杠與滾動軸承一樣當有混入異物或水分等時，磨損會增加，有時會導致破損。例如工作機械由限作業環境，可能 會混入切屑或切削油。因此當有從外部混入異物的可能時。
溫升對滾珠絲杠的影響
滾珠絲杠運轉時，溫升會影響到機械傳動系統的精度，特別是高速且高精度的機械。
瀏覽SFU4006滾珠絲桿的用戶還會？
SFU4005滾珠絲杠、SFU3204滾珠絲桿等。
