控制殘留奧氏體轉變矯正滾珠絲杠畸變
熱處理生產中通常采用矯正工藝和低溫回火、時效處理，使工件畸變趨零和組織穩定尺寸穩定。但是，對于高精度GCrl5鋼絲杠采用冷、熱矯形多種方式矯正，往往成效并不理想，不少成品工件因矯正不當變形過大失效報廢。針對GCrl5鋼上述缺陷，試驗了控制GCrl5鋼殘留奧氏體轉變矯正法，在生產中取得良好效果。

分析認為，殘留奧氏體是韌性相，鋼中存在一定量的殘留奧氏體有助于工件保持良好的塑性和韌性，緩和并減小應力集中，使工件淬火畸變減小；同時，殘留奧氏體組織不穩定，是一種不穩定相，工件淬火后冰冷處理和低溫回火中發生馬氏體轉變，此時工件塑性良好，利用這一轉變過程同時進行矯正，效果良好。采用這一方法矯正的好處是，工件矯正后零件經冷處理和低溫回火處理，使工件殘留奧氏體量降低，組織穩定，使零件服役后組織穩定并且尺寸穩定性好。

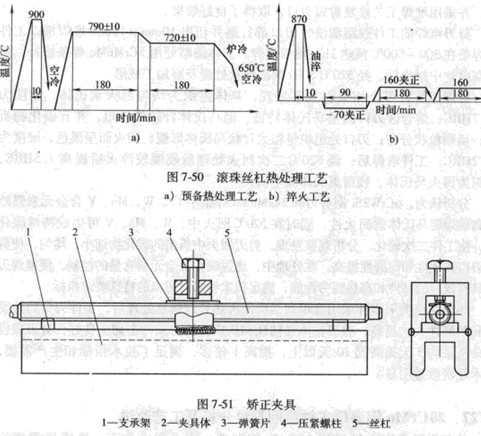

數控光學工具曲線磨床滾珠絲杠如圖7-49所示。工件材料為GCrl5鋼，技術要求為：淬火后硬度為62-64HRC，預留磨加工量為0．2mm。滾珠絲杠熱處理工藝如圖7-50所示。絲杠以前淬火工藝為850℃加熱局部熱點矯正，工件表面易破壞，且矯正后變形波動大，精度達不到技術要求。改進后工藝將淬火溫度提高至870℃，淬火后變形減小，最大變形量為0．28mm，矯正后變形量<0．1mm。工件矯正時，先測出變形軸線凸出點數值，采用圖7-51所示的矯正夾具矯正即可，一般可控制絲杠矯正直線度(即彎曲變形量)<0．1mm。

幾點注意事項如下：
(1)淬火溫度取上限，在不使奧氏體晶粒長大和對沖擊韌度影響不大的前提下選取。GCrl5鋼可取860—870。C，但如溫度過高，將使工件硬度和力學性能下降，并使晶粒粗大。
(2)采用上述方法矯正工件時，馬氏體生成時體積增大，產生組織應力，為消除組織應力作用，工件矯正后需進行低溫去應力回火處理。
(3)絲杠淬火后立即用夾具矯正，并進行冷處理，防止殘留奧氏體陳化，中間不要停留，以免由于殘留奧氏體陳化作用降低矯正效果。
