滾珠絲桿副的支承方式
滾珠螺桿副的支承方式(1):

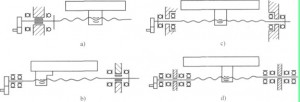

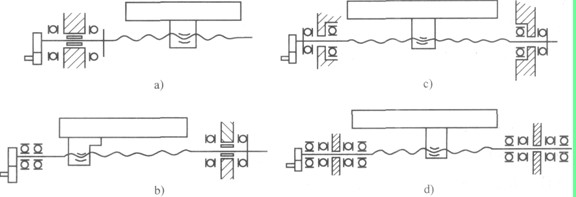

一端裝止推軸承(固定一自由式)如圖a所示。這種安裝方式的承載能力小，軸向剛度低，僅適應于短絲桿
一端裝止推軸承，另一端裝深溝球軸承(固定一支承式)如圖b所示。滾珠絲桿較長時，一端裝止推軸承固定，另一端由深溝球軸承支承。為了減少絲桿熱變形的影響，止推軸承的安裝位置應遠離熱源。
滾珠絲桿副的支承方式(2):
兩端裝推力軸承(單推一單推式或雙推一單推式)如圖c所示。這種方式是對絲杠進行預拉伸安裝。這樣做的好處是:減少絲杠因自重引起的彎曲變形;在推力軸承預緊力大于絲杠最大軸向載荷1/3的條件下，絲杠拉壓剛度可提高四倍;絲杠不會因溫升而伸長，從而保持絲杠的精度。
兩端裝雙重止推軸承及深溝球軸承(固定一固定式)如圖d所示。為提高剛度，絲桿兩端采用雙重支承，如止推
軸承和深溝球軸承，并施加預緊拉力。這種結構方式可使絲桿的熱變形轉化為止推軸承的預緊力。
